一、机器用途：

河南力博矿山机械有限公司生产的第四代制砂机主要用于玄武石沙、玄武石颗粒、玄武石粉、沙石、砾石、卵石的人工制砂。

该机运行性能稳定可靠，工艺简化，结构简单，维修方便。生产能力大，采用很好高铬板锤，可四面使用更持久。第四代制砂机广泛适用于玄武石沙、玄武石颗粒、玄武石粉、沙石、砾石、卵石、河卵石、花岗岩、玄武岩、石灰岩、水泥熟料、石英石、铁矿石、铝矾土等多种矿物的细式破碎。同时也是用于机制人工制砂、高等级公路、铁路、水利、机场、建筑、水泥、耐材、冶金等行业生产很好石料，出出料均匀立方体形状好，比传统制砂机动力小、产量高，高效细碎机（高效制砂机）耐磨性能是一般制砂机的4倍以上。

二、技术规格：

三、工作原理：

         第四代制砂机工作时，第四代制砂机在电机的带动下，转子高速旋转，物料进入首先破碎腔破碎与转子上的板锤撞击破碎，然后进入第二细碎腔进行粉碎，更后从出料口排除。

四、性能与特点：

     第四代砂机用途广泛，其性能已达到国际带领水平，是目前更行之有效，使用可靠的碎石机器，特别适用于制作磨料，耐火材料，水泥、石英砂、钢砂等多种硬、脆物料的细碎与中碎，是一种高效，节能的碎石制砂设备，比传统细碎机节能50％，是目前世界上很好的制砂设备。

     第四代制砂机是吸收国内外机械适用很好技术，结合国内水泥行业、矿山、选矿、建材企业的具体工况条件，研制的适用中等硬度物料制砂机，其节电降耗比目前传统的制砂机要好，综合效果比圆锥式破碎机要强，设计的五个优点，即：高线速度、耐磨件材质、机体结构、篦板的设计、钢性硬挤压破碎的影响，完全实现了有效控制出料粒度长期稳定，具有细碎效率高、功耗极低、防尘好、易件寿命长、配件费用低、运转率很高、维修简便等特点。

第四代制砂机比传统制砂机有三大优点：

1、 运行性能稳定可靠，结构简单，维修方便，节约电资源。

2、 出料均匀，出料立方体形状好，5mm一下可达到80％，返回料少。

3、 锤头使用寿命长，可多面使用，更换方便，耐磨性能是一般制砂机的4倍以上。广泛用于河卵石、花岗岩。

五、结构说明：

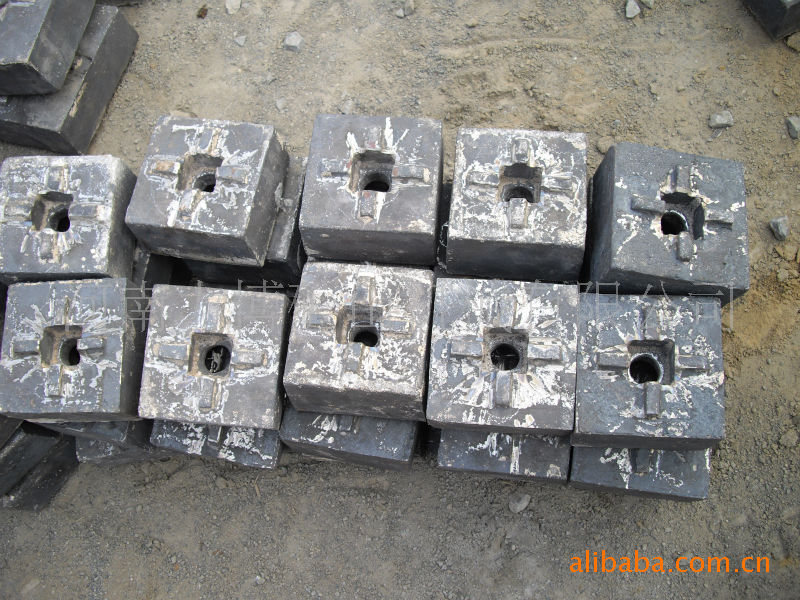

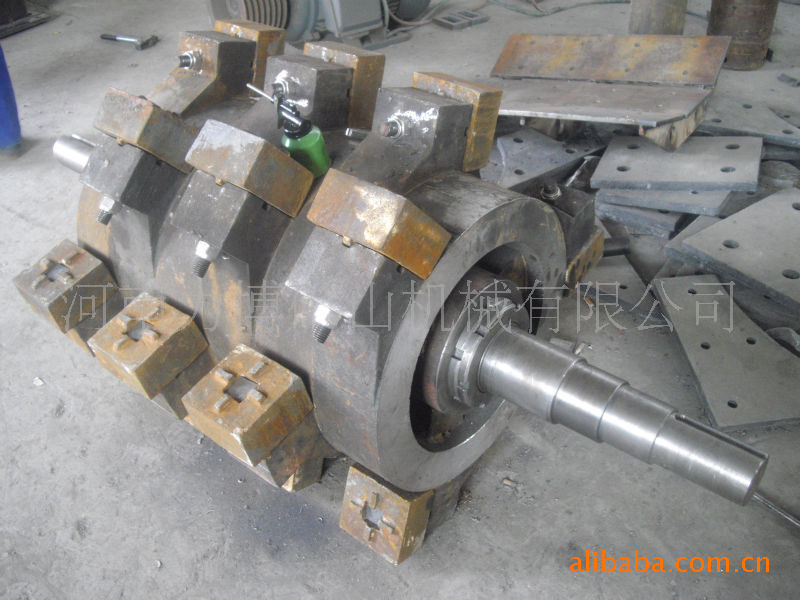

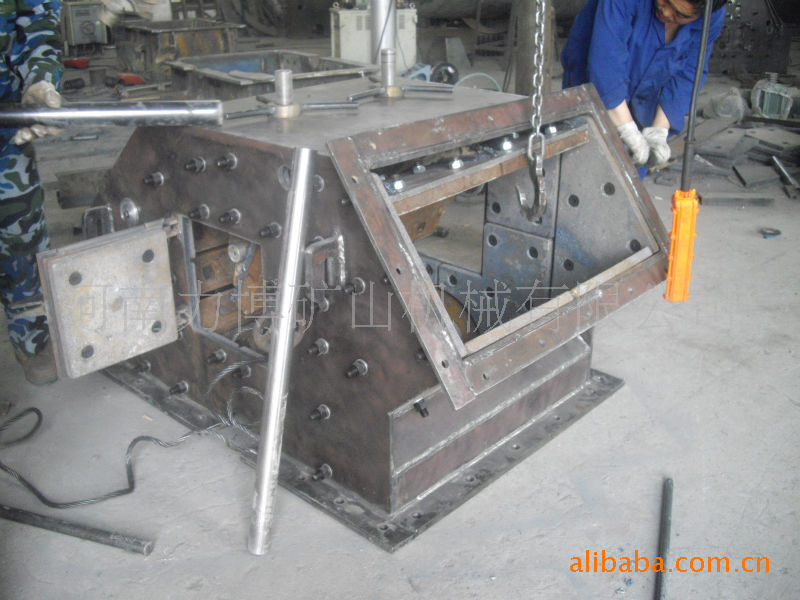

制砂机机体                                         制砂机转子                                            制砂机高铬板锤

    机器主要有机体部分，转子部分和二组反击板等主要部件。

    机体部分为上下机体二部分组成，全部由钢板焊接而成，上下机体采用螺栓连接，机体内有若干铸铁或钢衬板用螺钉固定于机壳内壁以保护机体不受磨损，在机体上设有几个小门便于观察，检修和更换易损零件，门上镶有橡皮管或橡皮胶板密封防尘。

    转子部分的转子体由铸钢制成。板锤可两面四方使用，四面均磨损后需要更换新的，转字体固定在转子轴上，在转子轴的一端装有三角皮带轮和配动轮，动力即由此输入，转子轴籍两个滚动轴承的支撑而固定在下机体上。

    反击板部分是用钢板焊接而成，上面用螺钉固定高锰钢衬板，反击板与板锤的间隙可以根据需要加以调节，如有大块矿石或非破碎物（金属零件或其它硬质杂物等）落入时则反击板会自动向上顶起，起保险作用。

&
